在流体力学中，空化（Cavitation）被形象地称为"冷态爆炸"。这种在微秒级时间内发生的相变，其背后的物理驱动力并非热量传导，而是剧烈的压力脉动。今天，我们深入 VirtualFlow 的底层算法，揭秘其核心技术——惯性相变理论，看它如何精准捕捉流体中的"物理真空"。
01物理分水岭：热受限相变 vs. 惯性相变
在 VirtualFlow 的物理模型体系中，相变有着极其严谨的科学分级。工程师在建模前必须识别两种完全不同的物理机制：
热受限相变（Thermally Limited） 常见于沸腾、冷凝，相变速率由界面处的热量交换（能量平衡）决定。在 VirtualFlow 中，通常由 Level-Set 模型配合 Hiemenz 等关联式捕捉清晰的气液界面。
惯性相变（Inertial），即"空化"，是压力极端变化的产物。当局部压力瞬间降至饱和蒸气压以下时，流体中的微小气核爆发式膨胀。由于过程极快，界面的扩张受液体惯性控制，而非热传导。
针对亚网格级微气泡爆发，VirtualFlow 推荐使用 PhaseAverage（相平均）或 ASM（代数滑移）架构，这是实现工业级空化仿真的最稳健路径。
02两大惯性相变模型
VirtualFlow 在 ASM 框架下提供了两套成熟的惯性相变关联式：
Sauer 关联式 专注于空化初生的物理本质，通过核密度（Nucleate Density）和最小半径（Minimum Radius）两个核心参数精准定义空化条件。能够细腻刻画由复杂几何诱导（高压喷嘴内部、精密阀芯缝隙）产生的空化演化过程。
Singhal 关联式（全空化模型）将相变速率与湍流模型（k-ε 或 LES）深度耦合，不仅考虑平均压力，还修正了湍流脉动对空化初生的诱导作用。是预测工业级泵阀外特性、气蚀包络线及流量损失的标准首选，尤其适用于离心泵、水轮机等旋转机械。
03如何驯服 1000:1 的密度比？
空化仿真最令人生畏的是数值发散——气液密度比高达近千倍，且相变切换在瞬间完成。VirtualFlow 通过两项深层数值技术确保"算得稳"：
SArP（智能自适应运行参数化） 是 VirtualFlow 独有的遗传算法控制器。空化触发时残差会剧烈波动，SArP 自动感知不稳定趋势，强制回滚计算，并动态压缩时间步长、优化松弛因子，让工程师告别深夜手动调参。
饱和压力曲线定制 支持 Antoine 方程或自定义 Curve-Fit 数据。无论模拟燃油系统中的油蒸汽空化，还是液氢等极低温介质，均可通过精准物性输入确保驱动力（Pressure Drop）的准确性。
04工业化能力
IST 嵌入边界技术 对于带有精密缝隙的阀门或叶轮，可直接在笛卡尔网格中嵌入 STL 几何，配合 BMR 局部加密捕捉空化区，网格准备时间缩短至分钟级，无需划分体贴合网格。
ParametricAnalyzer 参数化分析： 空化对压比极度敏感，利用该工具可一键运行几十组工况，自动筛选出空化发生的临界压比。
05案例验证：100 m/s 高速锥体空化对标
以锥体在水中以 100 m/s 高速运动的典型空化工况为测试案例，将 VirtualFlow 与主流国外商用 CFD 软件进行对标，从压强场、速度场、相场三大核心维度直观呈现仿真差异。
▍压强场对比
空化的核心诱因是局部压力骤降至饱和蒸气压以下，压强场分布直接决定空化初生与发展形态。

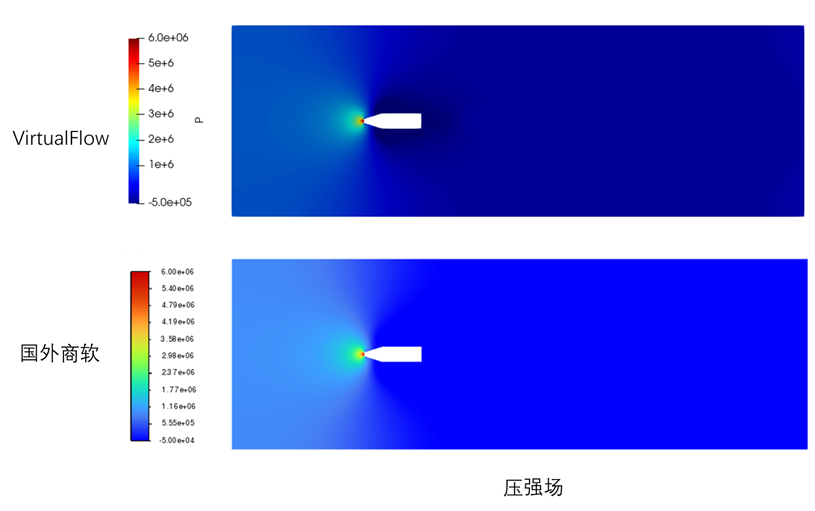

▲ 压强场对比：VirtualFlow（上）vs 国外商软（下）
▍速度场对比
锥体高速运动引发的速度突变与尾流涡结构，是空化气泡膨胀、溃灭的动力来源。

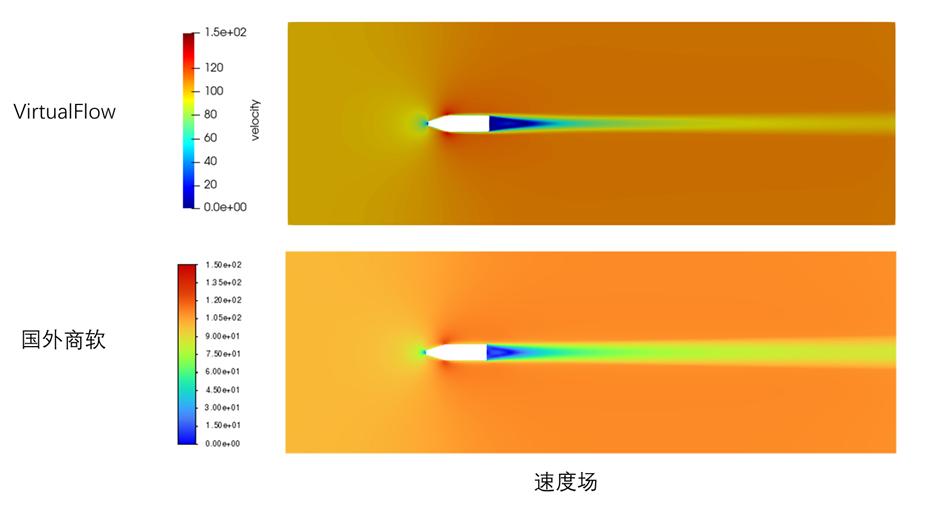

▲ 速度场对比：VirtualFlow（上）vs 国外商软（下）
▍相场对比
相场（气相体积分数）是空化范围、强度、形态最直观的呈现，直接反映相变模型的准确性。

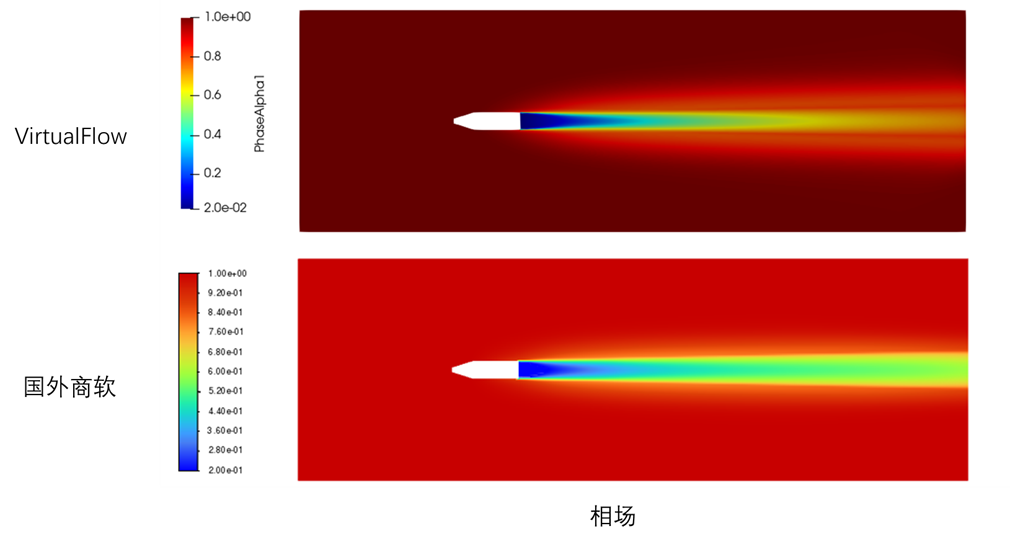

▲ 相场对比：VirtualFlow（上）vs 国外商软（下）
案例小结
在 100 m/s 高速锥体空化这一极端工况下，VirtualFlow 的惯性相变模型对压强、速度、相场的还原度全面优于主流国外商用软件，精准复现了压力驱动、惯性控制的空化全过程，验证了 Sauer/Singhal 模型与 ASM 架构的工程可靠性。
面对高密度比、瞬态相变的空化难题，VirtualFlow 兼具高精度与数值稳定性，完全胜任工业级高速空化仿真需求。
06结语
空化研究是航空喷雾、舰船隐身、能源动力设备研发的重中之重。
上海积鼎遵循严谨的物理逻辑，将复杂的惯性相变理论转化为成熟的 ASM 工程工具。我们不堆砌概念，只提供最符合物理现实的仿真方案，助力中国工程师攻克流体领域的"气蚀"难题。
